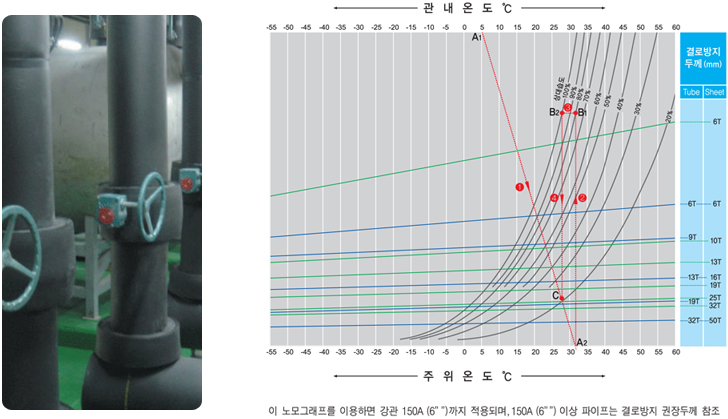

두께 산출방법의 예시

• - 관내온도 5℃
• - 외기온도 32℃
• - 상대습도 30% 일 경우

• 1) 관내온도 A1에서 외기온도 A2까지 직선을 긋는다.
• 2) 외기온도 A2에서 상대습도 80%의 곡선과 만나는 지점 B1까지 수직선을 긋는다.
• 3) B1에서 상대습도 100%의 곡선과 만나는 지점 B2가 결로점온도 (DEW point)이다.
• 4) B2에서 수직선을 그어 A1-A2의 사선과 만나는 지점 C가 결로방지 두께이다.
       결로방지 두께는 19mm이다. (C 지점보다 높은 두께를 선정함)
